| Matériel: | Fil d'acier au carbone | Diamètre du fil: | 1,2 à 15,0 mm |
|---|---|---|---|
| Style trou: | Carré/Rectangle | Style de bord: | Crochet/plat/bande |

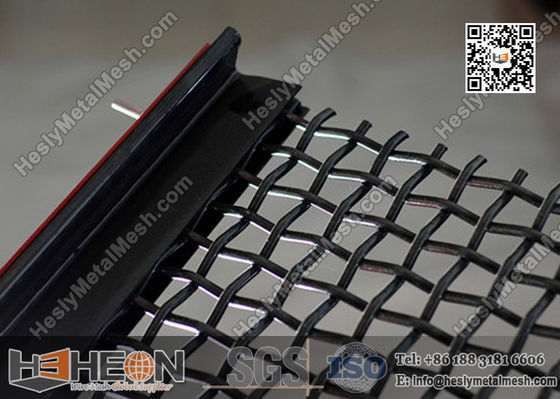

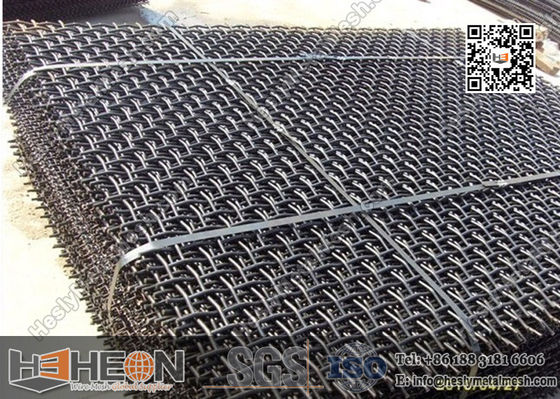

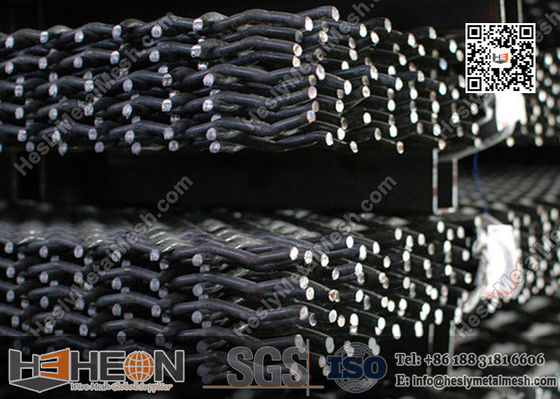

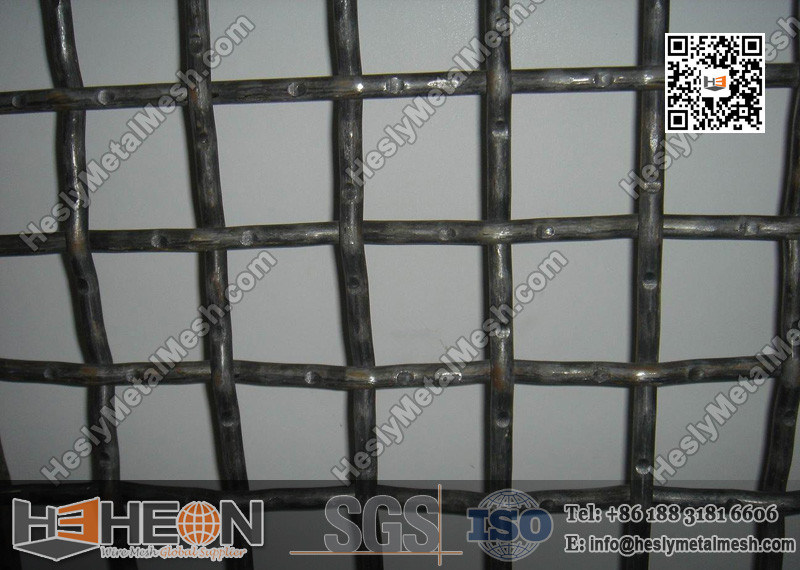

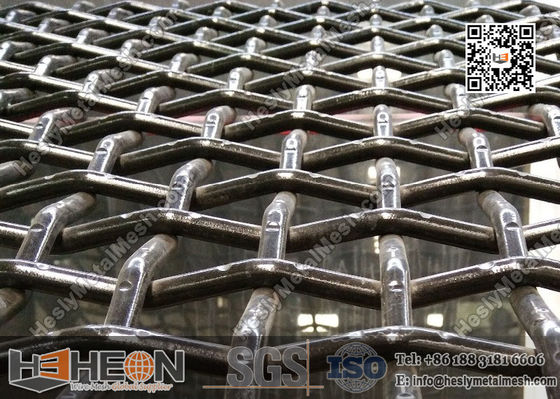

Nous, HESLY Metal Mesh Factory, fournissonsGrillage métallique serti robustepour les applications de calibrage, de classification et de déshydratation dans les industries minières et autres. Ils sont utilisés pour la valorisation du charbon et du minerai de fer lorsqu'ils sont montés sur la machine vibrante.
Matériaux: fil d'acier noir, fil d'acier blanc, fil de plomb, fil d'acier inoxydable, etc.
Fil d'acier à haute teneur en carbone 65Mn, 45#, 72A, etc.
Diamètre du fil: 0,5 mm-14 mm
Taille de l'ouverture: 2 mm-150 mm
Résistance à la traction: 1000 MPa-1900 MPa
Tissage et caractéristiques: Serti d'abord puis tissé, pliage alterné bidirectionnel, pliage engagé, pliage aplati, double pliage, onde de pliage unidirectionnelle.
Utilisations: Largement utilisé dans l'industrie, la construction, le filtrage du sable, le filtrage des liquides et des gaz, peut également être utilisé pour la protection des pièces mécaniques.
1- Paramètres de l'acier au carbone
| N° | Grade | Composition chimique (%) | ||
| C | Si | Mn | ||
| 1 | 45 | 0,45-0,50 | 0,17-0,37 | 0,50-0,80 |
| 2 | 50 | 0,47-0,55 | ||
| 3 | 55 | 0,52-0,60 | ||
| 4 | 60 | 0,57-0,65 | ||
| 5 | 65 | 0,62-0,70 | ||
| 6 | 70 | 0,67-0,75 | ||
| 7 | 65Mn | 0,62-0,70 | 0,90-1,20 | |
| 8 | 72A | 0,70-0,75 | 0,15-0,35 |
0,30-0,60 |
Spécifications générales du grillage serti
| Diamètre du fil | Résistance à la traction minimale Pa | Résistance à la traction maximale Pa | RA min. |
| 1,37 | 1650 | 1900 | 45% |
| 1,83 | 1650 | 1850 | 45% |
| 2,03 | 1450 | 1720 | 45% |
| 2,34 | 1400 | 1680 | 45% |
| 2,67 | 1400 | 1680 | 45% |
| 3,05 | 1400 | 1680 | 45% |
| 3,43 | 1400 | 1680 | 45% |
| 3,76 | 1400 | 1680 | 45% |
| 4,11 | 1400 | 1680 | 45% |
| 4,50 | 1400 | 1680 | 45% |
| 4,88 | 1400 | 1680 | 45% |
| 5,26 | 1400 | 1650 | 45% |
| 5,72 | 1400 | 1600 | 45% |
| 6,17 | 1400 | 1600 | 45% |
| 7,19 | 1400 | 1600 | 38% |
| 7,92 | 1300 | 1500 | 38% |
| 8,50 | 1300 | 1500 | 38% |
| 9,19 | 1150 | 1500 | 38% |
| 10,00 | 1100 | 1300 | 38% |
| 11,10 | 1100 | 1300 | 38% |
| 12,70 | 1000 | 1200 | 38% |
3- spécification principale du tamis en maille sertie
|
Ouverture Tissage carré |
Léger | Moyen | Robuste | ||||||
| Diamètre du fil. | KG/M2 | OA% | Diamètre du fil. | KG/M2 | OA% | Diamètre du fil. | KG/M2 | OA% | |
| 2,00 | 1,37 | 7,10 | 35 | ||||||
| 3,15 | 2,00 | 9,90 | 38 | 2,50 | 14,10 | 31 | |||
| 4,00 | 2,00 | 8,50 | 44 | 2,50 | 12,20 | 38 | 3,05 | 16,80 | 32 |
| 5,00 | 2,00 | 7,80 | 51 | 2,50 | 16,60 | 44 | 3,05 | 14,70 | 38 |
| 5,60 | 2,50 | 9,80 | 48 | 3,05 | 13,70 | 41 | 4,00 | 21,20 | 34 |
| 6,35 | 2,50 | 8,89 | 51 | 3,05 | 12,60 | 46 | 4,00 | 19,60 | 38 |
| 6,80 | 2,50 | 9,00 | 51 | 3,05 | 10,00 | 44 | 4,00 | 19,70 | 37 |
| 7,10 | 2,50 | 8,80 | 55 | 3,05 | 11,90 | 48 | 4,00 | 18,30 | 41 |
| 8,00 | 2,50 | 10,80 | 54 | 4,00 | 16,90 | 44 | 5,00 | 24,40 | 38 |
| 9,00 | 3,05 | 9,80 | 55 | 4,00 | 15,60 | 48 | 5,00 | 22,70 | 44 |
| 10,00 | 3,05 | 9,10 | 58 | 4,00 | 14,50 | 51 | 5,00 | 21,20 | 44 |
| 11,20 | 3,05 | 10,40 | 54 | 5,00 | 19,60 | 48 | 5,60 | 28,60 | 44 |
| 12,50 | 4,00 | 12,30 | 57 | 5,00 | 18,10 | 51 | 5,60 | 20,00 | 47 |
| 14,00 | 4,00 | 16,70 | 54 | 5,00 | 20,00 | 51 | 6,80 | 24,60 | 48 |
| 16,00 | 5,00 | 15,10 | 58 | 5,60 | 19,50 | 56 | 6,80 | 22,60 | 51 |
| 18,00 | 5,00 | 14,50 | 58 | 6,80 | 20,70 | 55 | 7,10 | 25,00 | 51 |
| 20,00 | 5,60 | 14,00 | 61 | 6,80 | 19,20 | 58 | 7,10 | 24,00 | 54 |
| 22,00 | 5,60 | 17,60 | 61 | 7,10 | 21,50 | 57 | 8,00 | 26,70 | 54 |
| 25,00 | 6,80 | 16,10 | 64 | 7,10 | 20,10 | 60 | 8,00 | 24,60 | 57 |
| 28,00 | 7,00 | 14,70 | 63 | 8,00 | 19,00 | 61 | 9,00 | 27,80 | 57 |
| 32,00 | 8,00 | 20,60 | 64 | 9,00 | 26,00 | 60 | 10,00 | 30,40 | 58 |
| 38,00 | 8,00 | 18,70 | 67 | 9,00 | 28,10 | 64 | 10,00 | 27,90 | 61 |
| 40,00 | 9,00 | 21,00 | 67 | 10,00 | 25,40 | 64 | 11,20 | 31,10 | 61 |
| 45,00 | 9,00 | 19,50 | 69 | 10,00 | 23,40 | 67 | 11,20 | 28,40 | 64 |
| 50,00 | 10,00 | 23,20 | 69 | 11,20 | 26,00 | 67 | 12,50 | 31,80 | 64 |
| 56,00 | 10,00 | 19,20 | 72 | 11,20 | 28,70 | 69 | 12,50 | 29,00 | 67 |
| 63,00 | 10,00 | 17,40 | 75 | 11,20 | 24,50 | 72 | 12,50 | 25,10 | 70 |
| 76,20 | 10,00 | 14,80 | 78 | 11,20 | 16,00 | 75 | 12,50 | 20,00 | 73 |
| 80,00 | 10,00 | 16,00 | 79 | 11,20 | 17,50 | 72 | 12,50 | 21,50 | 75 |
| 90,00 | 10,00 | 14,00 | 81 | 11,20 | 15,70 | 79 | 12,70 | 19,40 | 77 |
| 100,00 | 10,00 | 10,00 | 82 | 11,20 | 14,30 | 81 | 12,70 | 17,60 | 79 |
1. UTILISATION DU PRODUIT:
Le tamis de criblage de carrière est utilisé pour vibrer les pierres, le sable, le gravier, le calcaire, les roches, le mortier, le ciment, l'engrais, le minerai de fer, les granulats, etc.
2. CHAMP D'APPLICATION:
Le tamis de criblage est utilisé dans l'industrie du criblage (mine, charbon et carrière), pour les cribles vibrants et les cribles à rouleaux ronds, dans les centrales de malaxage d'asphalte pour la construction routière, les usines d'engrais, les aciéries, etc.
3. AVANTAGE DU PRODUIT:
Nous avons un système de contrôle qualité complet, du matériau au produit fini. Y compris
- Nous pouvons effectuer une inspection SGS pour le matériau
- test de résistance à la traction du fil d'acier,
- mesure du diamètre du fil d'acier,
- inspection des roues de sertissage à chaque fois après avoir terminé une machine de tamis tissé,
- Tisser un petit échantillon avant la production de masse du grillage,
- Utilisation d'une machine de découpe pour couper le bord du maillage,
- Rapport de maintenance régulier
- Test régulier des outils de mesure
- Nous obtiendrons un remboursement de taxe après l'exportation du grillage métallique
- Le salaire de nos travailleurs est bas au niveau international
- Notre niveau de production a dépassé celui d'outre-mer.
4. DURÉE DE VIE DU PRODUIT:
Nos tamis à haute résistance peuvent cribler 300 tonnes de pierres et fonctionner en continu pendant 400 heures.
