AISI 304 filet de fil d'acier inoxydable tissé

Le treillis métallique en acier inoxydable est très populaire dans le domaine de la décoration architecturale moderne et de la protection des animaux.

Le Hesly Architectural Mesh est expérimenté dans le traitement du treillis métallique en acier inoxydable, disponible en type manche et type tissé qui est fabriqué à partir de super 304,Cable en acier inoxydable de qualité 316 ou câble en fil galvanisé à chaud.

Comment est conçu HeslyCable Mesh?

Le HeslyCable Mesh est un filet de filet de fil qui est fait de fils d'acier inoxydable.La disposition est de style accordéon qui offre la force de ressort comme il est répartiCe type de matériau ne s'affaiblit jamais et n'est pas perturbé par les intempéries ou les températures extrêmes.il peut être utilisé à des fins résidentielles ou commerciales.

Maillage de câbles SS(Type de ferrule ou de manche)	Maillage de câbles SS(Tissé)

Les avantages

Le treillis métallique Hesly est idéal pour de nombreuses applications différentes, notamment: remplissage de balustrades, enclos pour animaux, formes artistiques, supports végétaux, filets de sécurité, clôtures et volières.

Informations techniques

HeslyRope filet de filet en acier inoxydable est assemblé par des ferrules sans soudure etLa ligne de câble en acier inoxydable.Maille en diamant lorsqu'elle est tendue àAngle de 60°(Option: 20- Je vous en prie.(angle de 90°).

Diamètre de la corde:1.0 mm (7*7 ),1.5 mm (7*7 ), 2,0 mm (7*7 ),30,0 mm (7*19)4.0 mm (7*19).

Aperçu (OW X OH):20 mm x 35 mm - 200 mm x 346 mm.

Le fil de fer (d)
Les filets de câbles en acier inoxydable à ferraille flexible HeslyCable sont fabriqués à partir de câbles en acier inoxydable.Extrêmement souple, résistant à la corrosion.AISI 316, AISI 304 sont disponibles
La structure	10,0 mm	1.5 mm	20,0 mm	3.0 mm	40,0 mm
La structure	7 x 7	7 x 7	7 x 7	7 x 19	7 x 19
TP à fil unique (N/mm2)	1770	1770	1770	1570	1570
Taille d' ouverture (OW x OH)
La largeur de mesh, OW, se réfère à la distance entre le centre d'une ferrule et la ferrule suivante le long du câble, la géométrie du filet est optimisée,lorsque le diamant obtenu peut être divisé en deux triangles équilatéraux avec des angles de 60 °.
Taille d'ouverture	Diamètre de la corde					Structure de la maille
OW X OH	10,0 mm	1.5 mm	20,0 mm	30,0 mm	40,0 mm
20 x 35	Le CD1020
25 x 43	Le CD1025	Le CD1525
35 x 61	Le CD1035	Le CD1535
40 x 69	Le CD1040	Le CD1540	Le CD2040
50 x 87	Le CD1050	Le CD1550	CD2050	Le CD3050
60 x 104	Le CD1060	Le CD1560	Le CD2060	Le CD3060	Le CD4060
70 x 121	Le CD1070	Le CD1570	Le CD2070	Le CD3070	Le CD4070
80 x 139	Le CD1080	Le CD1580	Le CD2080	Le CD3080	Le CD4080	DécorRope
100 x 173	CD10100	Le CD15100	Le CD20100	CD30100	Le CD40100	OW: largeur d'ouverture
120 x 242	CD10120	Le CD15120	Le CD20120	Le CD30120	Le CD40120	OH: hauteur d'ouverture
160 x 277	CD10160	CD15160	Le nombre de personnes concernées	Le nombre total de personnes concernées	Le CD40160	OG: Guage d' ouverture
180 x 312	Le CD10180	Le CD15180	Le nombre de personnes concernées	Le CD30180	Le CD40180	α: 60° standard (angle 30° à 90°)
200 x 346	Le CD10200	Le CD15200	Le nombre de personnes concernées	Le CD30200	Le CD40200

L'orientation de l'ouverture



Étiré à 60°
Avant d'être étiré	Après avoir été étiré

Photos de référence

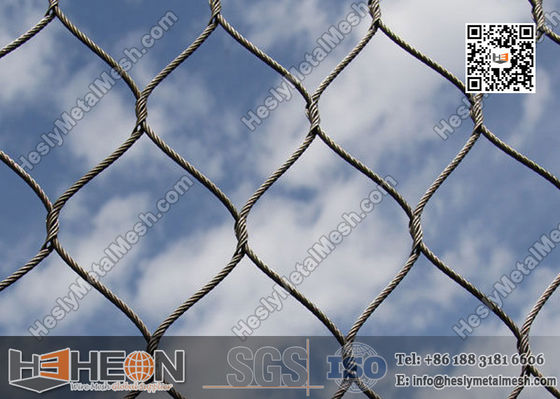

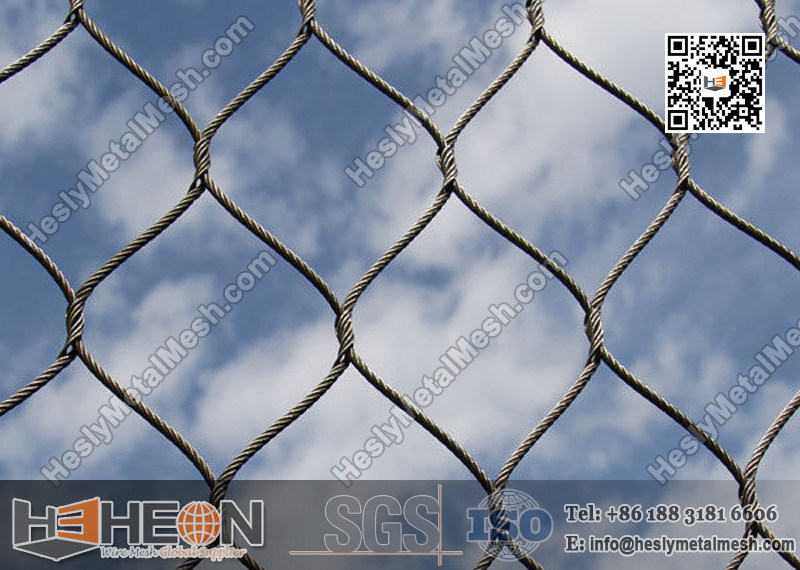

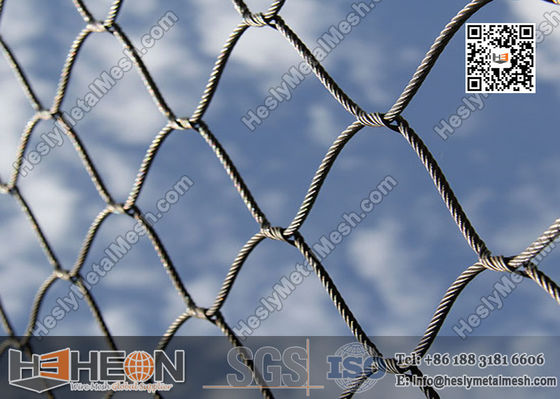

Maillage de câbles en acier inoxydable tissé	Nœud de treillis métallique en acier inoxydable

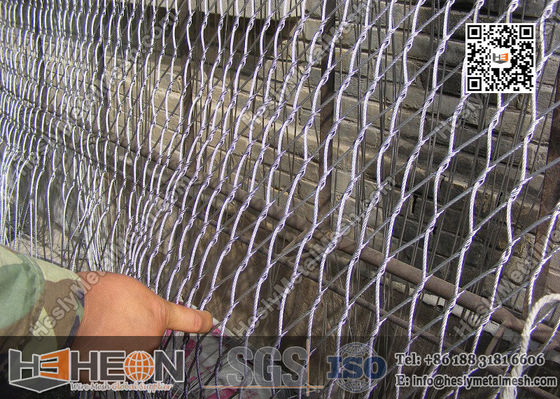

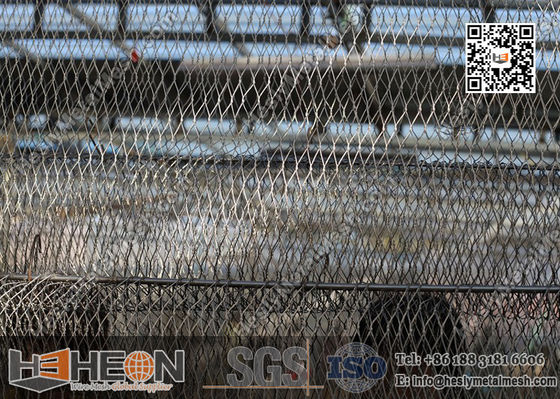

Maillage de câbles tissés à la main	Réseau de câbles tissés à la main
Emballage avec carton	Emballage avec boîte en contreplaqué

Comment commander?

• Diamètre de la corde + ouverture: par exemple CD1560, CD3060 etc.

• Orientation d' ouverture: H ou V

• Marge: par exemple L10, L18, L24 etc.

• Hauteur et longueur de la pièce

• Le dessin est nécessaire si disponible

• Commande par exemple :CD1560 - 60° - H - L10 - Hauteur x Longueur

• Nous contacterLe nombre de personnes concernées par l'examen est fixé par la Commission.
