Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | Gal à chaud. Fils et câbles | Rotation: | Poteau de poutre en I et maille de corde/maille d'anneau |
|---|---|---|---|
| Taille: | 4x10m | Revêtement: | Galvanisé / Gal. + Revêtement PVC |
Système complet

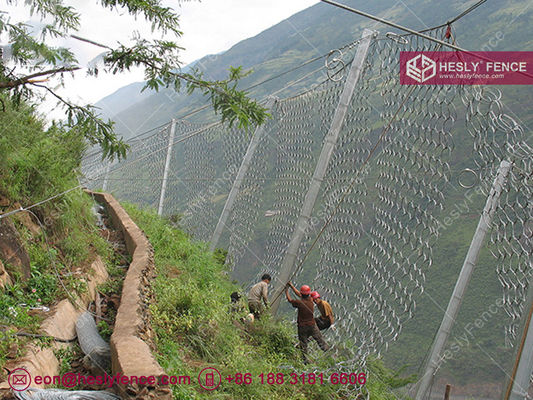

Système passif de barrière contre les chutes de pierres ouFilet de protection contre les chutes de pierres se compose de poteaux en profilé I espacés à intervalles réguliers avec un système de support de câble métallique allant de poteau à poteau avec des dispositifs de friction spéciaux placés dans les câbles de support. Ensuite, des filets en câble métallique sont fixés au système de support et doublés d'une maille métallique. Toutes les ancres utilisées dans ce système doivent répondre à la résistance à l'arrachement requise, déterminée par les énergies de chute de pierres que le système absorbera.
Ce type de système est généralement utilisé là où il y a suffisamment de zone de réception, du pied de la pente à la zone à protéger. L'emplacement et la hauteur de la clôture dépendront en grande partie de la topographie de la face et des contraintes d'espace au pied de la pente. La capacité d'absorption d'énergie de la clôture dépendra de la masse de la roche en chute, de sa trajectoire probable et des niveaux de confiance requis. Il existe plusieurs types d'installations qui peuvent être utilisées en fonction de la taille des rochers, des vitesses et des hauteurs de rebond pour contrôler et arrêter les chutes de pierres. Ces systèmes ont été largement conçus et testés sur le terrain pour garantir leur bon fonctionnement.
 |
|
| Système passif de barrière contre les chutes de pierres | Clôture de protection contre les chutes de pierres en filet annulaire |
Système de barrière passive contre les chutes de pierresouFilet de protectionsont installés comme mesure de confinement des chutes de pierres. Les systèmes passifs, contrairement aux systèmes actifs, permettent le mouvement des rochers mais visent à empêcher les chutes de pierres d'atteindre les routes, les voies ferrées, les zones de travail et d'autres zones protégées. La protection est assurée par la rétention, le contrôle et le captage des événements de chute de pierres. Les systèmes passifs sont souvent la solution la plus rentable car certaines zones sources de chutes de pierres ne sont pas accessibles.
|
Modèle
|
taille du filet
|
Câble de support
|
Câble d'ancrage supérieur
|
Câble d'ancrage
|
Câble de couture
|
Capacité de charge
|
|
RX-025
|
Câble métallique en acierfilet :
Diamètre du fil : 8 mm.
Taille de la maille : 250 mm × 250 mm.
|
Câble métallique double en acier de 12 mm.
Chaque entretoise a 3 anneaux de décompression
|
Câble métallique simple en acier de 16 mm.
1 anneau de décompression
|
Câble métallique simple en acier de 12 mm
|
8 mm
|
≤ 250 kJ
|
|
RX-050
|
Câble métallique en acierfilet :
Diamètre du fil : 8 mm.
Taille de la maille : 200 mm × 200 mm.
|
Câble métallique double en acier de 16 mm.
Chaque entretoise a 6 anneaux de décompression
|
Câble métallique simple en acier de 14 mm.
1 anneau de décompression
|
Câble métallique simple en acier de 16 mm
|
8 mm
|
≤ 500 kJ
|
|
RX-075
|
Filet en câble métallique en acier :
Diamètre du fil : 8 mm.
Taille de la maille : 150 mm × 150 mm.
|
Câble métallique double en acier de 18 mm.
Chaque entretoise a 10 anneaux de décompression
|
Câble métallique simple en acier de 18 mm.
2 anneaux de décompression
|
Câble métallique simple en acier de 18 mm
|
8 mm
|
≤ 750 kJ
|
|
RXI-025
|
Filet annulaire en acier :
Quantité de cercles : 5. Diamètre du fil : 3 mm. Diamètre du cercle : 300 mm. |
Câble métallique simple en acier de 18 mm
|
Câble métallique simple en acier de 16 mm
|
Câble métallique simple en acier de 16 mm
|
8 mm
|
≤ 250 kJ
|
|
RXI-050
|
Filet annulaire en acier :
Quantité de cercles : 7. Diamètre du fil : 3 mm. Diamètre du cercle : 300 mm. |
Câble métallique simple en acier de 22 mm
|
Câble métallique simple en acier de 18 mm
|
Câble métallique simple en acier de 18 mm
|
8 mm
|
≤ 500 kJ
|
|
RXI-075
|
Filet annulaire en acier :
Quantité de cercles : 5. Diamètre du fil : 3 mm. Diamètre du cercle : 300 mm. |
Câble métallique double en acier de 16 mm.
Chaque entretoise et chaque colonne métallique a 1 anneau de décompression. Total 6 anneaux de décompression. |
Câble métallique simple en acier de 14 mm.
1 anneau de décompression |
Câble métallique simple en acier de 14 mm
|
8 mm
|
≤ 750 kJ
|
|
RXI-100
|
Filet annulaire en acier :
Quantité de cercles : 9. Diamètre du fil : 3 mm. Diamètre du cercle : 300 mm. |
Câble métallique double en acier de 18 mm.
Chaque entretoise et chaque colonne métallique a 1 anneau de décompression. Total 6 anneaux de décompression. |
Câble métallique simple en acier de 16 mm.
1 anneau de décompression |
Câble métallique simple en acier de 16 mm
|
12 mm
|
≤ 1000 kJ
|
|
RXI-150
|
Filet annulaire en acier :
Quantité de cercles : 12. Diamètre du fil : 3 mm. Diamètre du cercle : 300 mm. |
Câble métallique double en acier de 22 mm.
Chaque entretoise et chaque colonne métallique a 1 anneau de décompression. Total 6 anneaux de décompression. |
Câble métallique simple en acier de 18 mm.
1 anneau de décompression |
Câble métallique simple en acier de 18 mm
|
12 mm
|
≤ 1500 kJ
|
|
RXI-200
|
Filet annulaire en acier :
Quantité de cercles : 19 Diamètre du fil : 3 mm.
Diamètre du cercle : 300 mm. |
Câble métallique double en acier de 18 mm.
Chaque entretoise et chaque colonne métallique a 1/2 anneau de décompression. Total 8 anneaux de décompression. |
Câble métallique simple en acier de 18 mm.
1 anneau de décompression |
Câble métallique simple en acier de 18 mm
|
14 mm
|
≤ 2000 kJ
|
|
|
